Propósito y resultado profesional

  • nitrificación, desnitrificación, EBPR, estequiometría, alcalinidad y dosificación química
  • Diseño conceptual BNR y balance de nitrógeno, fósforo y alcalinidad
  • Caso: Descarga a cuerpo sensible a eutrofización con límites de TN y TP
MÓDULO 05 · DISEÑO DE PTAR

Remoción biológica y química de nitrógeno y fósforo

Descargar PowerPoint

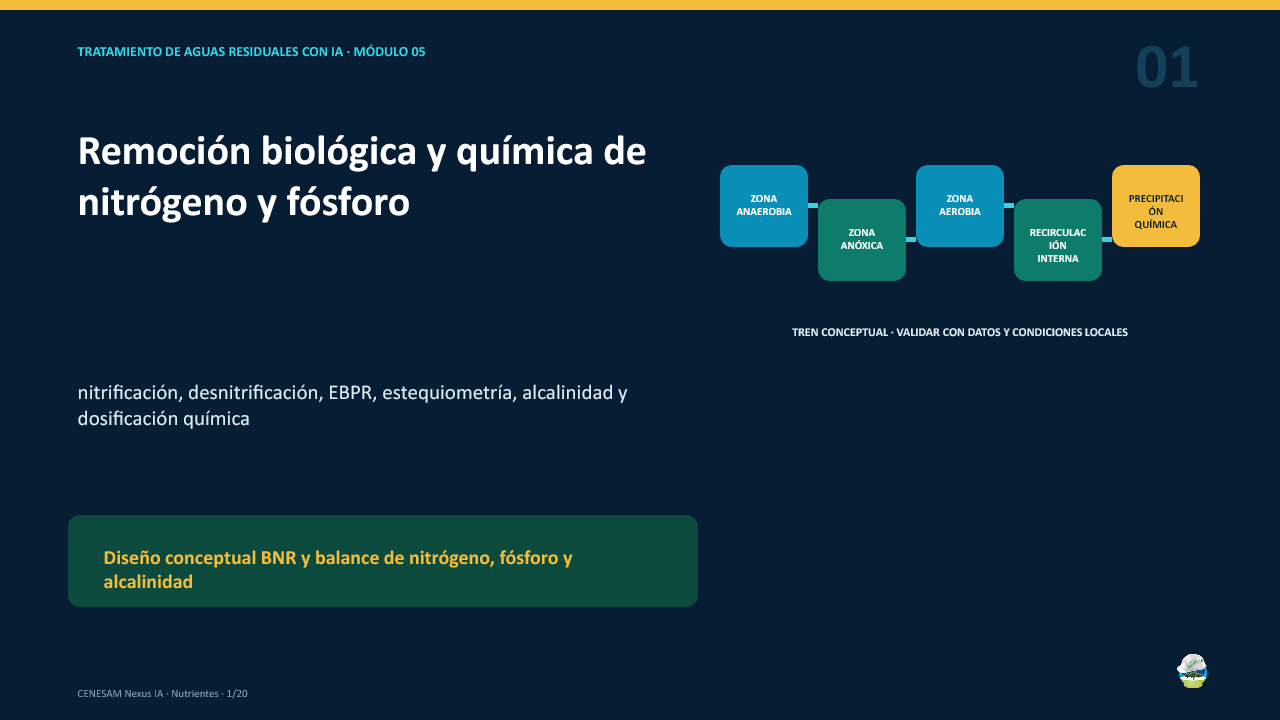

Diapositiva 1 de 20

Diseño de planta y simulación audiovisual

Modifica caudal, carga y velocidad para observar el comportamiento conceptual de las unidades. El modelo no sustituye la memoria de cálculo.

SIMULACIÓN AUDIOVISUAL INTERACTIVA

Recorrido del agua: Nutrientes

ZONA ANAEROBIA 0% ZONA ANÓXICA 0% ZONA AEROBIA 0% RECIRCULACIÓN INTERNA 0% PRECIPITACIÓN QUÍMICA 0%

Tablero interactivo del proyecto

Completa datos de empresa, escenarios y decisiones. Los cálculos muestran fórmulas reproducibles y advertencias de alcance.

MÓDULO 5 · PROYECTO DE INGENIERÍA

Diseño conceptual BNR y balance de nitrógeno, fósforo y alcalinidad

Escenarios, cálculos y decisiones quedan separados de los valores de referencia.

↗ Abrir tablero

Datos del proyecto

Entradas de diseño

Resultados calculados

Predimensionamiento formativo. El diseño definitivo requiere caracterización, pruebas de tratabilidad, topografía, geotecnia, modelación, ingeniería de detalle y revisión profesional.

Decisiones y evidencia

10 prompts especializados

10 PROMPTS DE INGENIERÍA

IA con datos, fuentes y revisión profesional

1. Bases de diseño

Actúa como ingeniero sanitario senior en Perú. Para Descarga a cuerpo sensible a eutrofización con límites de TN y TP, construye las bases de diseño de Nutrientes. Solicita primero los datos faltantes. Entrega caudales medio/máximo, cargas, horizonte, variabilidad, supuestos y matriz de trazabilidad normativa. No inventes datos.

2. Balance de masa

Cierra un balance de masa para Remoción biológica y química de nitrógeno y fósforo. Entradas: [Q], [DBO5], [DQO], [SST], [TN], [TP]. Separa corrientes líquidas, sólidos y retornos. Presenta ecuaciones, unidades, control de cierre y sensibilidad ±20%.

3. Predimensionamiento

Predimensiona Zona anaerobia, Zona anóxica, Zona aerobia, Recirculación interna, Precipitación química para [Qmedio] y [Qmáx]. Usa criterios declarados y fuentes. Entrega geometría, volumen, capacidad, redundancia y alertas sobre información insuficiente.

4. Hidráulica

Construye la línea piezométrica conceptual de Nutrientes. Incluye cotas, tirantes, pérdidas localizadas/distribuidas, borde libre, condición de caudal pico y puntos de riesgo de rebose. No supongas cotas no proporcionadas.

5. Equipos

Prepara una hoja de selección de equipos para Zona anaerobia, Zona anóxica, Zona aerobia, Recirculación interna, Precipitación química. Para cada equipo define servicio, caudal, HMT o capacidad, eficiencia, materiales, control, N+1, instrumentación, mantenimiento y criterios de aceptación FAT/SAT.

6. Instrumentación y control

Diseña la filosofía de control de Nutrientes: variables TKN/TN, NH₄-N y NO₃-N, TP/PO₄-P, alcalinidad, carbono fácilmente biodegradable. Entrega lista de instrumentos, ubicación, rango, frecuencia, alarmas, interlocks, respuesta del operador y modo seguro ante falla.

7. Cumplimiento peruano

Audita el diseño de Remoción biológica y química de nitrógeno y fósforo frente a D.S. 003-2010-MINAM, D.S. 004-2017-MINAM, R.M. 273-2013-VIVIENDA, Ley 29338/R.J. 224-2013-ANA, NTE OS.090 y norma sectorial aplicable. Distingue LMP, ECA, VMA y autorización.

8. Diagnóstico de falla

Analiza esta falla en Nutrientes: [síntoma], [tendencia], [evento], [resultados]. Construye árbol causal proceso-equipo-instrumentación-operación, pruebas discriminantes, contención inmediata, recuperación y prevención.

9. Costos y alternativas

Compara tres alternativas técnicas para Diseño conceptual BNR y balance de nitrógeno, fósforo y alcalinidad. Calcula CAPEX/OPEX solo con costos aportados, energía, reactivos, lodos, personal, reposición y riesgo. Presenta análisis multicriterio y sensibilidad sin inventar precios.

10. Informe profesional

Redacta la estructura de un informe de Diseño conceptual BNR y balance de nitrógeno, fósforo y alcalinidad para revisión de ingeniería. Incluye resumen ejecutivo, base normativa, datos, cálculos, planos, equipos, HAZOP/operabilidad, O&M, costos, limitaciones, conclusiones y anexos verificables.

Fuentes y verificación

  • D.S. N.° 003-2010-MINAM — LMP para efluentes de PTAR domésticas o municipales
  • D.S. N.° 004-2017-MINAM — ECA para Agua
  • R.M. N.° 273-2013-VIVIENDA — Protocolo de monitoreo de efluentes de PTAR
  • D.S. N.° 010-2019-VIVIENDA — VMA para descargas no domésticas al alcantarillado
  • Ley N.° 29338 y su Reglamento — vertimiento y reúso de aguas residuales tratadas
  • R.J. N.° 224-2013-ANA — autorizaciones de vertimiento y reúso
  • NTE OS.090 — Plantas de Tratamiento de Aguas Residuales

Verifique vigencia normativa, IGA, autorización, norma sectorial y condiciones locales antes de aplicar.
