Propósito y resultado profesional
- filtración, inactivación microbiana, CT, dosis UV, barreras múltiples y gestión de riesgo
- Tren terciario y plan de seguridad para vertimiento o reúso
- Caso: Reúso para riego de áreas verdes con almacenamiento y variación de demanda

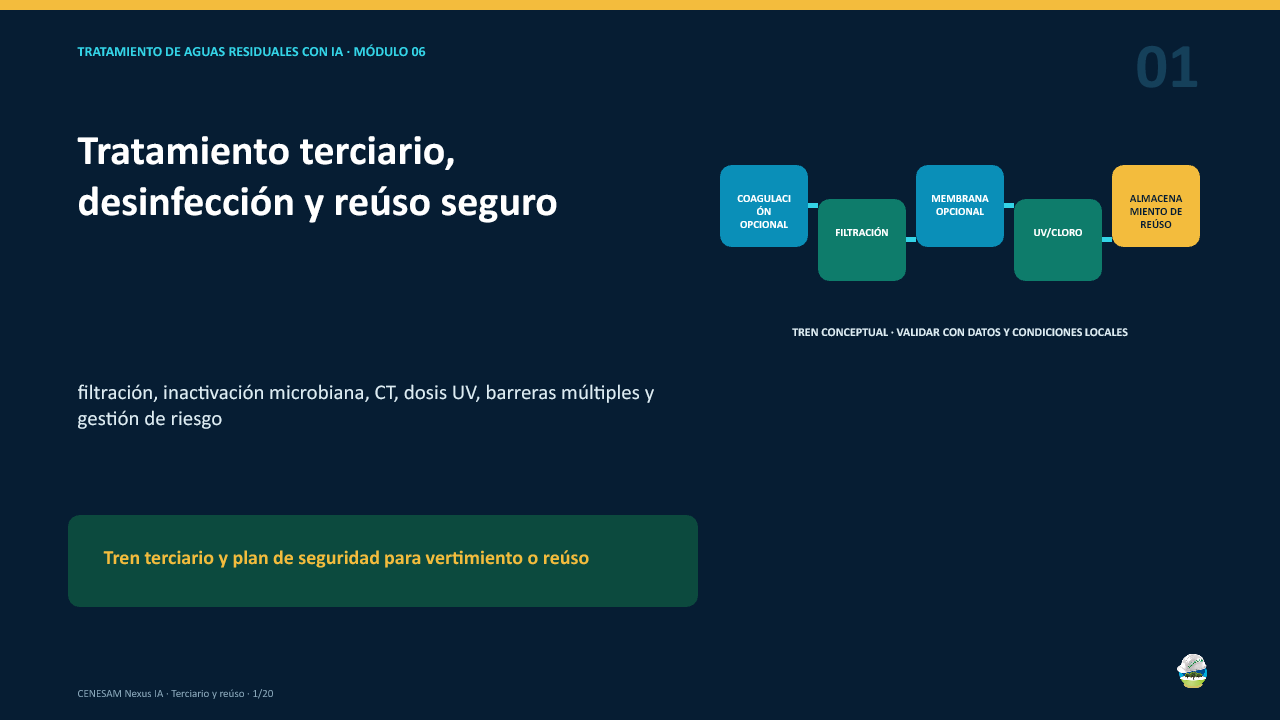

Tratamiento terciario, desinfección y reúso seguro
Diseño de planta y simulación audiovisual
Modifica caudal, carga y velocidad para observar el comportamiento conceptual de las unidades. El modelo no sustituye la memoria de cálculo.
Recorrido del agua: Terciario y reúso
Tablero interactivo del proyecto
Completa datos de empresa, escenarios y decisiones. Los cálculos muestran fórmulas reproducibles y advertencias de alcance.
Tren terciario y plan de seguridad para vertimiento o reúso
Escenarios, cálculos y decisiones quedan separados de los valores de referencia.
Datos del proyecto
Entradas de diseño
Resultados calculados
Decisiones y evidencia
10 prompts especializados
IA con datos, fuentes y revisión profesional
1. Bases de diseño
Actúa como ingeniero sanitario senior en Perú. Para Reúso para riego de áreas verdes con almacenamiento y variación de demanda, construye las bases de diseño de Terciario y reúso. Solicita primero los datos faltantes. Entrega caudales medio/máximo, cargas, horizonte, variabilidad, supuestos y matriz de trazabilidad normativa. No inventes datos.
2. Balance de masa
Cierra un balance de masa para Tratamiento terciario, desinfección y reúso seguro. Entradas: [Q], [DBO5], [DQO], [SST], [TN], [TP]. Separa corrientes líquidas, sólidos y retornos. Presenta ecuaciones, unidades, control de cierre y sensibilidad ±20%.
3. Predimensionamiento
Predimensiona Coagulación opcional, Filtración, Membrana opcional, UV/Cloro, Almacenamiento de reúso para [Qmedio] y [Qmáx]. Usa criterios declarados y fuentes. Entrega geometría, volumen, capacidad, redundancia y alertas sobre información insuficiente.
4. Hidráulica
Construye la línea piezométrica conceptual de Terciario y reúso. Incluye cotas, tirantes, pérdidas localizadas/distribuidas, borde libre, condición de caudal pico y puntos de riesgo de rebose. No supongas cotas no proporcionadas.
5. Equipos
Prepara una hoja de selección de equipos para Coagulación opcional, Filtración, Membrana opcional, UV/Cloro, Almacenamiento de reúso. Para cada equipo define servicio, caudal, HMT o capacidad, eficiencia, materiales, control, N+1, instrumentación, mantenimiento y criterios de aceptación FAT/SAT.
6. Instrumentación y control
Diseña la filosofía de control de Terciario y reúso: variables turbidez, E. coli/coliformes, UVT, dosis/CT, demanda de cloro. Entrega lista de instrumentos, ubicación, rango, frecuencia, alarmas, interlocks, respuesta del operador y modo seguro ante falla.
7. Cumplimiento peruano
Audita el diseño de Tratamiento terciario, desinfección y reúso seguro frente a D.S. 003-2010-MINAM, D.S. 004-2017-MINAM, R.M. 273-2013-VIVIENDA, Ley 29338/R.J. 224-2013-ANA, NTE OS.090 y norma sectorial aplicable. Distingue LMP, ECA, VMA y autorización.
8. Diagnóstico de falla
Analiza esta falla en Terciario y reúso: [síntoma], [tendencia], [evento], [resultados]. Construye árbol causal proceso-equipo-instrumentación-operación, pruebas discriminantes, contención inmediata, recuperación y prevención.
9. Costos y alternativas
Compara tres alternativas técnicas para Tren terciario y plan de seguridad para vertimiento o reúso. Calcula CAPEX/OPEX solo con costos aportados, energía, reactivos, lodos, personal, reposición y riesgo. Presenta análisis multicriterio y sensibilidad sin inventar precios.
10. Informe profesional
Redacta la estructura de un informe de Tren terciario y plan de seguridad para vertimiento o reúso para revisión de ingeniería. Incluye resumen ejecutivo, base normativa, datos, cálculos, planos, equipos, HAZOP/operabilidad, O&M, costos, limitaciones, conclusiones y anexos verificables.
Fuentes y verificación
- D.S. N.° 003-2010-MINAM — LMP para efluentes de PTAR domésticas o municipales
- D.S. N.° 004-2017-MINAM — ECA para Agua
- R.M. N.° 273-2013-VIVIENDA — Protocolo de monitoreo de efluentes de PTAR
- D.S. N.° 010-2019-VIVIENDA — VMA para descargas no domésticas al alcantarillado
- Ley N.° 29338 y su Reglamento — vertimiento y reúso de aguas residuales tratadas
- R.J. N.° 224-2013-ANA — autorizaciones de vertimiento y reúso
- NTE OS.090 — Plantas de Tratamiento de Aguas Residuales
Verifique vigencia normativa, IGA, autorización, norma sectorial y condiciones locales antes de aplicar.
